技术文章 | 利用XStream Browser加快示波器程控设计
摘要
所有基于 Windows 系统的TeledyneLeCroy “XStream” 系列仪器均完全支持基于微软组件对象模型（COM）的自动化接口控制。通过 COM 技术，控制应用程序可直接在仪器上运行，无需外部控制器。XStream Browser是一款能连接示波器、显示自动化项目并助力可视化 “XStream 对象模型” 的应用程序。
自动化与 XStream Browser概述
除了支持多年来用于控制所有TeledyneLeCroy示波器（DSO）的传统 ASCII 远程命令外，所有基于 Windows 系统的 “XStream” 系列仪器均完全支持基于微软组件对象模型（COM）的自动化接口控制。通过 COM 技术，控制应用程序可直接在仪器上运行，无需外部控制器。
本教程将介绍如何使用内置的XStream Browser，该Browser可用于查看示波器的自动化命令。此外，你还可通过它修改示波器设置，也可在示波器上修改设置后刷新Browser以读取新值（这是查找和测试自动化命令的便捷方式）。
所需设备
● WaveMaster8000HD 或同等规格的XStream示波器
● 无源探头
初始设置
本教程中的显示界面基于 WaveMaster8000HD的以下初始设置：
1、将无源探头从通道1输入连接到示波器前面板的校准测试点（Cal test point）
2、恢复默认设置：File > Recall Setup> Recall Default
3、关闭通道2
4、示波器自动设置：按下 “Scope Setup” 键，然后从弹出菜单中选择 “Auto Setup”

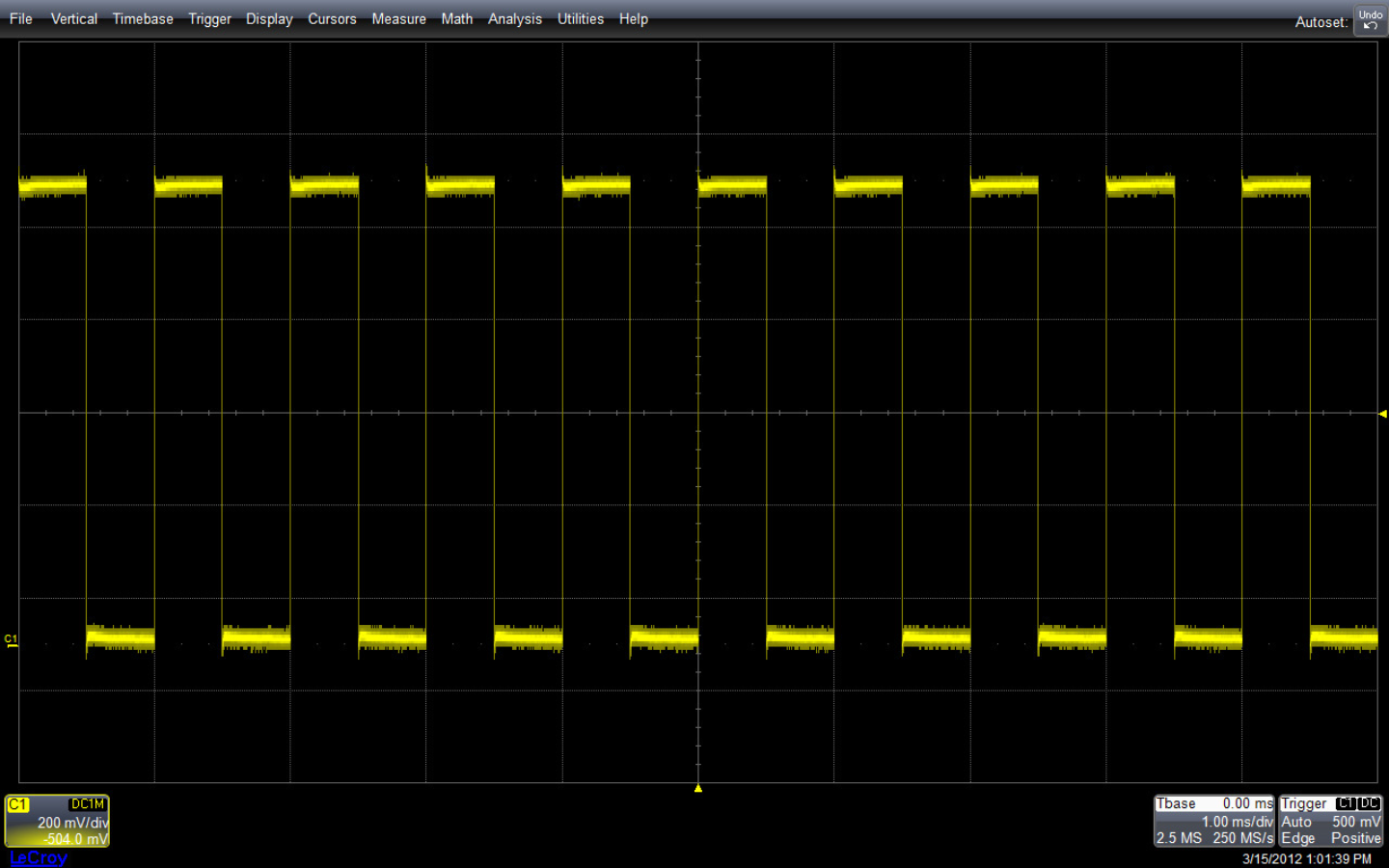

初始设置完成后，示波器显示应与图 1 类似。
图 1 本教程的初始设置中，输入信号为1 kHz校准方波
所有基于 Windows 系统的TeledyneLeCroy示波器均预装了 XStream Browser。要启动Browser，请先最小化仪器应用程序（File->Minimize），然后双击桌面上的 XStream Browser 图标（图 2）。
图 2 Browser 图标

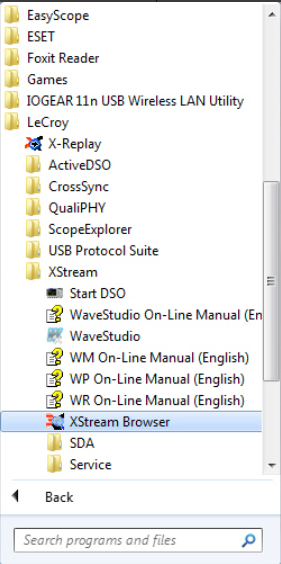

另一种方法是通过 Windows “Start” 菜单：点击 “Start” > “All Programs”，找到 “LeCroy” > “XStream” > “XStream Browser”（见图 3），点击该选项即可打开Browser。
图 3 打开 XStream Browser

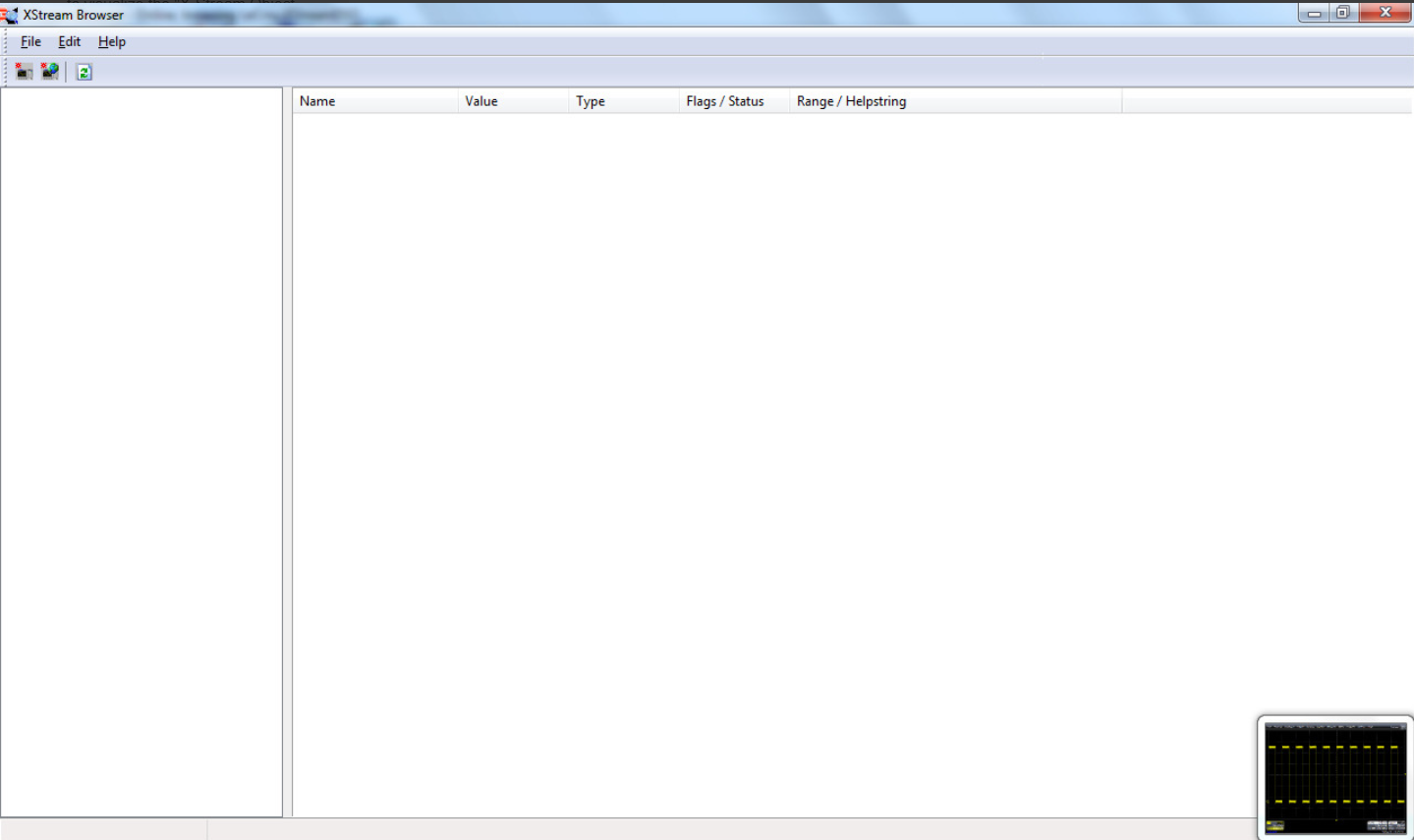

XStream Browser打开后，工作区为空白（见图 4）。
图 4 打开 XStream Browser后的空白工作区

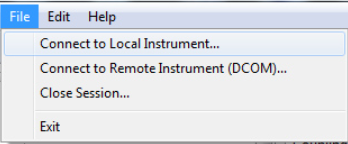

下一步是连接本地仪器，可通过 “File” 下拉菜单操作（图 5）。
图 5 连接本地仪器
或点击工具栏上的 “Connect” 图标（图 6）。
图 6 本地连接图标
也可通过分布式组件对象模型（DCOM）连接远程仪器，此功能超出本教程范围，本教程仅讨论本地仪器的连接。
你还可关闭当前会话（保持 XStream Browser打开）或退出并关闭Browser。

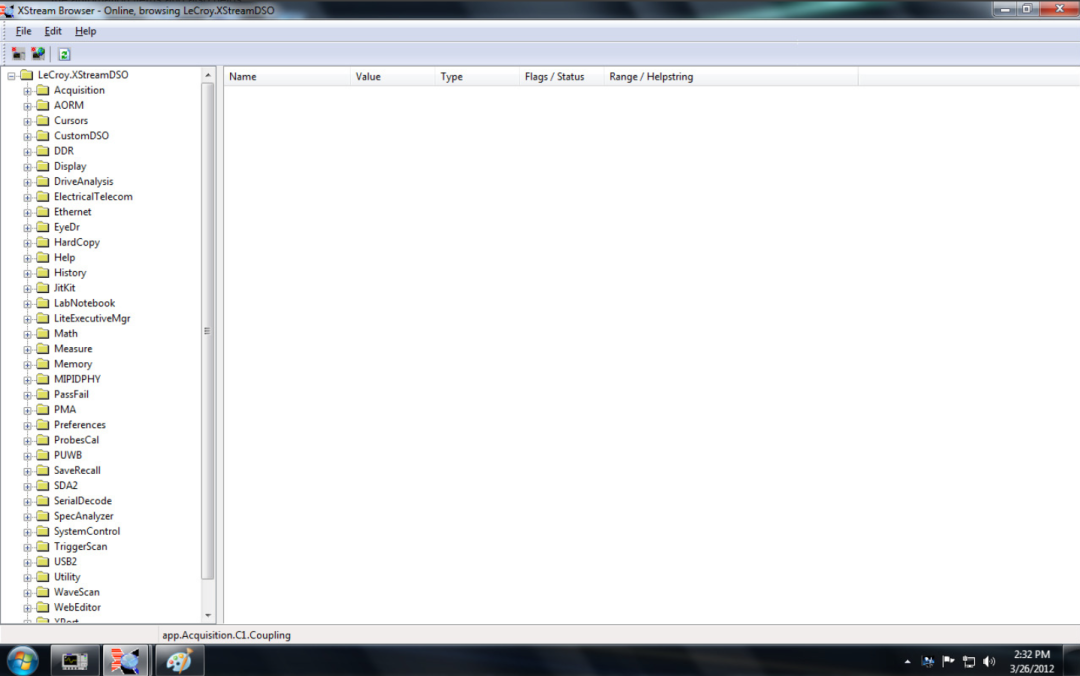

连接本地示波器后，XStream Browser将显示自动化对象。示波器的自动化命令采用分层结构，基于示波器内部的功能?？?。
图 7 连接本地仪器后
点击 “Acquisition” 功能旁的 “+” 号，展开该功能子集。点击 “C1”，右侧面板将显示通道1的控制选项。

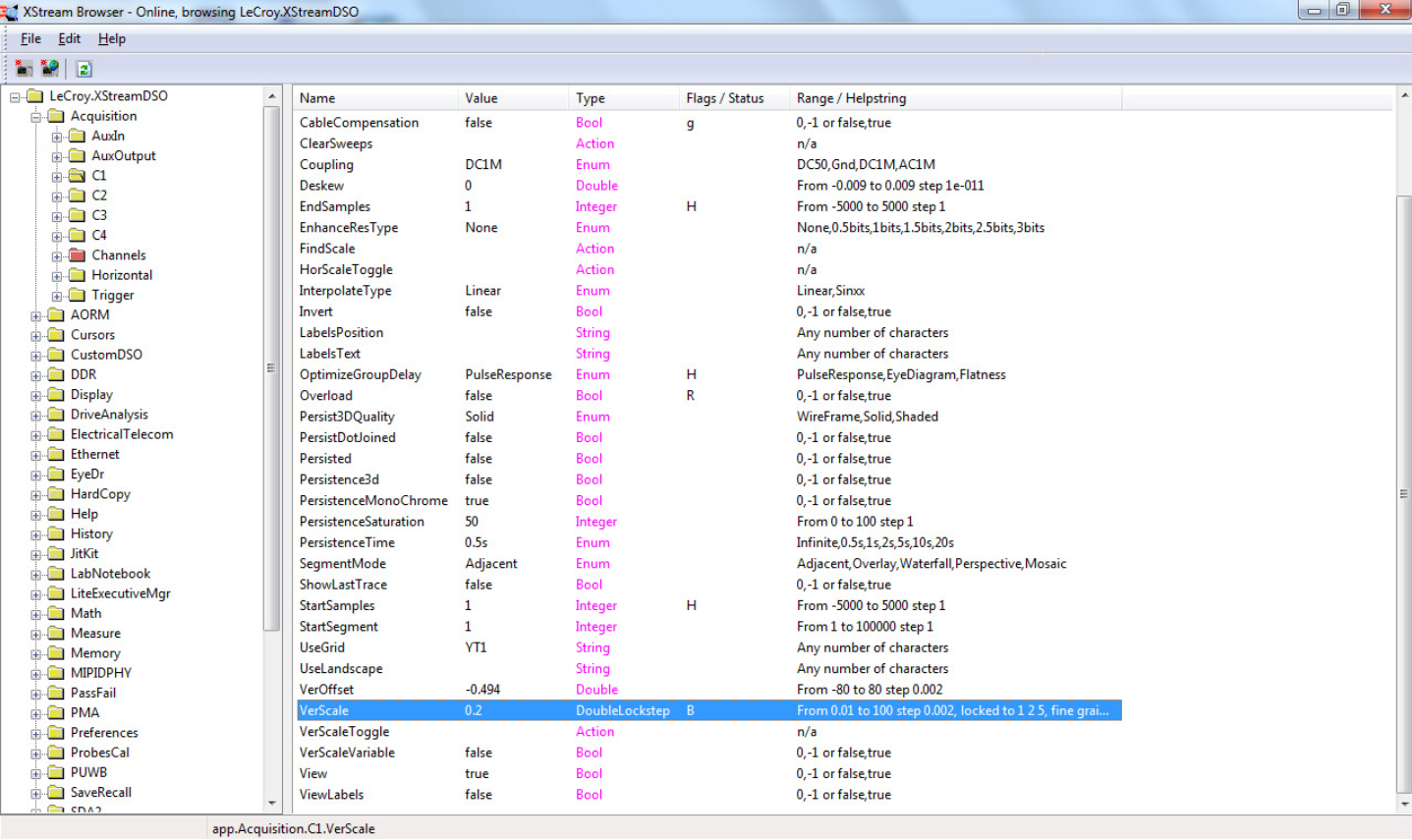

找到 “VerScale” 选项并点击，该选项将高亮显示（见图 8）。
图 8 选择VerScale命令后
选择VerScale命令，自动化命令（app.Acquisition.C1.VerScale）显示在Browser底部。
注意，自动化命令显示在 XStream Browser的底部，仅缺少参数。当前参数位于 “Value” 列（0.2 或 200 mV/division），取值范围显示在高亮行的右侧（0.01 至 100，步长 0.002，按 1、2、5 进制锁定）。
右键点击 “VerScale” 选项，可将命令复制到 Windows 剪贴板（便于粘贴到程序中）。也可通过 “Set Value” 或“Numeric; Replace the Numeric Value” 选项修改控制值。修改后，可通过 “Refresh” 命令更新读数。
图 9 右键点击命令行的结果

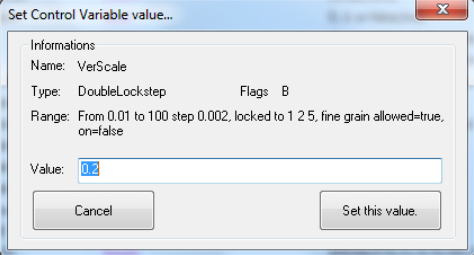

图 10 “Set Value” 弹出框
若选择修改值，将弹出 “Set Variable value” 窗口，其中包含变量说明和取值范围。
将值从 0.2 改为 0.5 V/division，点击 “Set this value” 按钮，可见 “VerScale” 的值已更新。
找到并点击 “Coupling” 命令，该命令包含枚举值列表：DC50（50 欧姆直流耦合）、Gnd（接地）、DC1M（1 兆欧直流耦合）、AC1M（1 兆欧交流耦合）。右键点击 “Coupling” 命令行，将弹出如图 11 所示的窗口。
图 11 命令值的枚举列表
这是一个枚举列表，点击任意选项即可更新参数。尝试将值从 DC1M 改为 AC1M，也可通过 “Set Value” 弹出框修改，但输入值必须与枚举列表中的选项一致。
● 再次右键点击 “Coupling” 命令，在弹出菜单中选择 “Copy Path”。
● 最小化 XStream Browser，通过 Windows “Start” 菜单打开Notepad。（Start>All Programs>Accessories>Notepad）
● 打开Notepad后，输入以下自动化命令：
Set app = Createobject (“LeCroy.XStreamDSO”）
● 按下回车键，通过Notepad的 “edit” 下拉菜单选择 “paste”，将出现命令：
app.Acquisition.C1.coupling
● 编辑该命令，添加以下内容：
= “DC1M”
● 完整脚本如下：
Set app = Createobject (“LeCroy.XStreamDSO”)
app.Acquisition.C1.coupling= “DC1M”
● 将文件保存至 D:\Setups\coupling.lss（lss 为TeledyneLeCroy设置脚本格式）
● 我们已创建一个 VisualBasic 脚本，用于将通道1的耦合方式从 AC1M 改为 DC1M
● 打开 Windows 资源管理器，导航至该文件，双击文件名执行脚本
● 最大化示波器应用程序，验证通道1的耦合方式已改为 1 兆欧直流耦合
