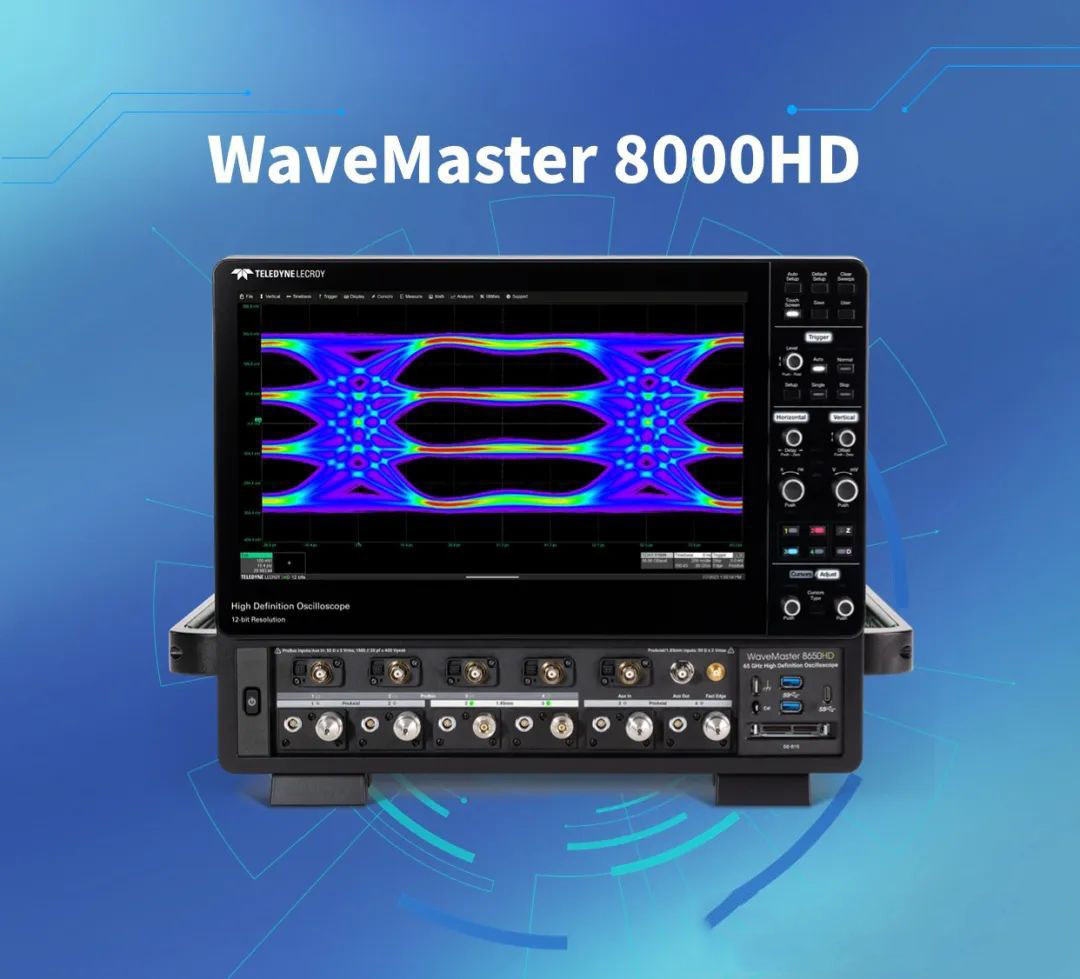

力科WaveMaster 8000HD 系列高带宽高精度示波器-云帆兴烨
型号：WaveMaster 8000HD 系列
力科WaveMaster 8000HD 系列高带宽高精度示波器，12位高精度、跨层分析和无与伦比的调试功能与针对PCIe和USB-C测试的新串行数据分析包相结合。
◆ 带宽分布6GHz-65GHz带宽和80 GS/s采样率
◆ 最先进的示波器用户界面
◆ 垂直分辨率12Bit
◆ 行业唯一的硬件14.1 Gb/s串行触发
◆ 极低抖动测量噪底和优秀的时基稳定性
◆ 完整的串行数据分析，调试，验证及一致性工具
◆ 集成的50Ω和1MQ输入实现了真正的连接和探测灵活性
◆ 集成的标准和用户自定义测量和函数功能提供了无与伦比的分析能力
◆ 多链路串行数据眼图，抖动，和串扰分析
◆ 实时去嵌，仿真，以及均衡的优越性能
在线咨询
服务热线
0755-83248861
分享至
产品描述
强大的串行数据分析平台
WaveMaster 8000HD 是一款专为产品开发所有阶段而设计的高速示波器，无论是首次硅片特性分析、通道链路验证还是整个协议栈的调试。没有其他高速示波器能够通过更多独特工具支持更多工程任务。
? 卓越的信号表征性能
? 无与伦比的验证和调试功能
? 内置专业串行数据分析工具
高带宽、高分辨率、快速示波器处理
WaveMaster 8000HD 示波器是功能强大的高带宽示波器信号采集和处理平台。
? 带宽高达65 GHz，采样率320 GS/s
? 全带宽和采样率下为 12 位
? 高达 8 Gpts 的采集内存可捕获每个细节
? 一流的 PC 系统，配备 64 GB RAM，可用于快速示波器处理复杂信号
全面的串行数据专业分析工具
SDA 8000HD 串行数据分析仪型号包括额外的采集内存、8 Gb/s 串行触发器（可升级至 16 Gb/s）以及 SDA Expert 眼图和抖动分析工具的核心版本。
? 针对 PCI Express、USB Type-C 的定制信号分析、DDR等技术

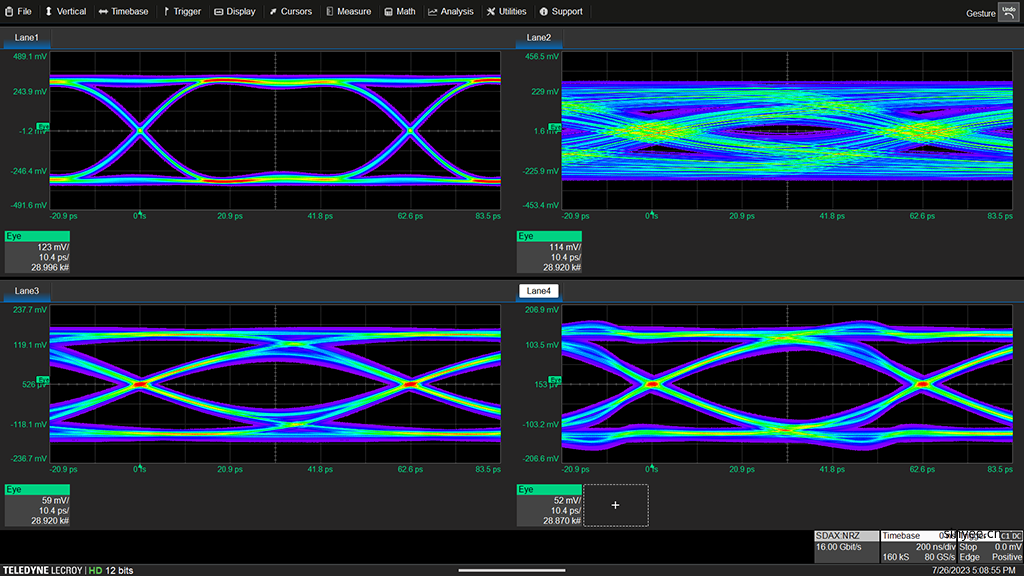

? 强大的 PAM 和 NRZ 眼图、抖动和链路分析工具
跨层 PCI Express 测试
Teledyne LeCroy 可以提供 PCIe 跨层测试（从协议到物理），同时还提供具有复杂抖动、眼图、调试和合规软件的卓越仪器。
? 通过跨层分析简化 PCIe 链路测试
? 为 PCIe 合规性和互操作性测试提供最大的信心
? 包括用于测量和表征信号的内置 PCIe 专业知
USB 和 USB Type-C 电气测试领先地位 - 从 PHY 到协议
完整的USBXNUMX、Thunderbolt、USB XNUMX/XNUMX、DisplayPortXNUMX 和 USB PD PHY 和 PHY-logic层示波器解决方案，这些接口均通过 USB Type-C 连接器实现。
? 用于 USB Type-C 测试的最佳示波器
? 用于测量和表征信号的内置 USB-C 测试专业知识
? 通过跨层分析简化 USB-C 链路测试

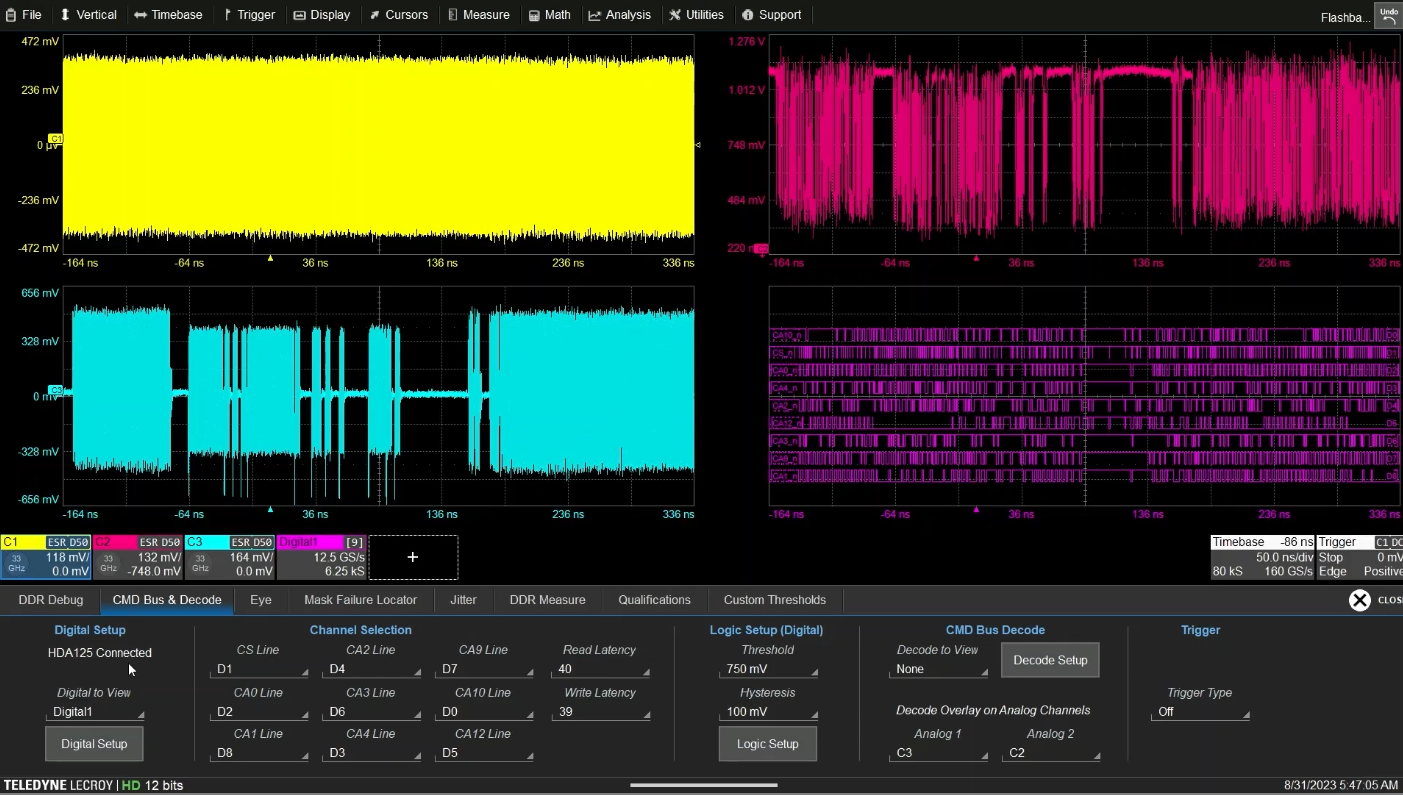

从 DDR 启动到 DDR 一致性测试的最快过程
使用正确的工具快速测试双倍数据速率 (DDR) 和低功耗 DDR (LPDDR) 设计的每个阶段（从初始启动到 JEDEC 合规性测试），加快最终产品的开发进程。
? 从初始启动到验证，最大化 DDR 运行性能
? 加速 DDR 预合规性测试和微调
? 全面的 DDR 合规性测试
? 区域触发软件选项提供了一个简单的图形绘制工具，可以轻松触发复杂信号。
| 型号 | 带宽 | 输入通道 | 最大采集内存 | 采样率 | 垂直分辨率 |
WaveMaster 8060HD | 6 GHz | 4（6 GHz ProLink 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 80 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
SDA 8060HD | 6 GHz | 4（6 GHz ProLink 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 80 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
WaveMaster 8080HD | 8 GHz | 4（8 GHz ProLink 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 80 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
SDA 8080HD | 8 GHz | 4（8 GHz ProLink 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 80 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
WaveMaster 8130HD | 13 GHz | 4（13 GHz ProLink 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 80 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
SDA 8130HD | 13 GHz | 4（13 GHz ProLink 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 80 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
WaveMaster 8160HD | 16 GHz | 4（16 GHz ProLink 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 80 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
SDA 8160HD | 16 GHz | 4（16 GHz ProLink 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 80 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
WaveMaster 8200HD | 20 GHz | 4（20 GHz ProLink 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 160 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
SDA 8200HD | 20 GHz | 4（20 GHz ProLink 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 160 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
WaveMaster 8250HD | 25 GHz | 4（25 GHz ProAxial 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 160 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
SDA 8250HD | 25 GHz | 4（25 GHz ProAxial 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 160 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
WaveMaster 8330HD | 33 GHz | 4（33 GHz ProAxial 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 160 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
SDA 8330HD | 33 GHz | 4（33 GHz ProAxial 输入或 2 GHz ProBus 输入的任意组合） | 8000 Mpts/ch | 160 GS/s 采样率 | 12位； 高达 15 位，增强分辨率 (ERES) |
WaveMaster 8500HD | 50 GHz | 4（33 GHz ProAxial 输入或 2 GHz ProBus 输入的任意组合）， | 1.85mm 输入：16000 Mpts 1 或 2 通道 | 1.85mm 输入：320 GS/s | 12位； 高达 15 位，增强分辨率 (ERES) |
SDA 8500HD | 50 GHz | 4（33 GHz ProAxial 输入或 2 GHz ProBus 输入的任意组合）， | 1.85mm 输入：16000 Mpts 1 或 2 通道 | 1.85mm 输入：320 GS/s | 12位； 高达 15 位，增强分辨率 (ERES) |
WaveMaster 8590HD | 59 GHz | 4（33 GHz ProAxial 输入或 2 GHz ProBus 输入的任意组合）， | 1.85mm 输入：16000 Mpts 1 或 2 通道 | 1.85mm 输入：320 GS/s | 12位； 高达 15 位，增强分辨率 (ERES) |
SDA 8590HD | 59 GHz | 4（33 GHz ProAxial 输入或 2 GHz ProBus 输入的任意组合）， | 1.85mm 输入：16000 Mpts 1 或 2 通道 | 1.85mm 输入：320 GS/s | 12位； 高达 15 位，增强分辨率 (ERES) |
WaveMaster 8650HD | 65 GHz | 4（33 GHz ProAxial 输入或 2 GHz ProBus 输入的任意组合）， | 1.85mm 输入：16000 Mpts 1 或 2 通道 | 1.85mm 输入：320 GS/s | 12位； 高达 15 位，增强分辨率 (ERES) |
SDA 8650HD | 65 GHz | 4（33 GHz ProAxial 输入或 2 GHz ProBus 输入的任意组合）， | 1.85mm 输入：16000 Mpts 1 或 2 通道 | 1.85mm 输入：320 GS/s | 12位； 高达 15 位，增强分辨率 (ERES) |
