型号：GSS7765
GSS7765干扰信号模拟系统，与思博伦GNSS卫星信号模拟器之一结合使用时，可提供在有意或无意的射频干扰存在的情况下测试 卫星导航设备的综合解决方案。
在线咨询
服务热线
0755-83248861
分享至
产品描述

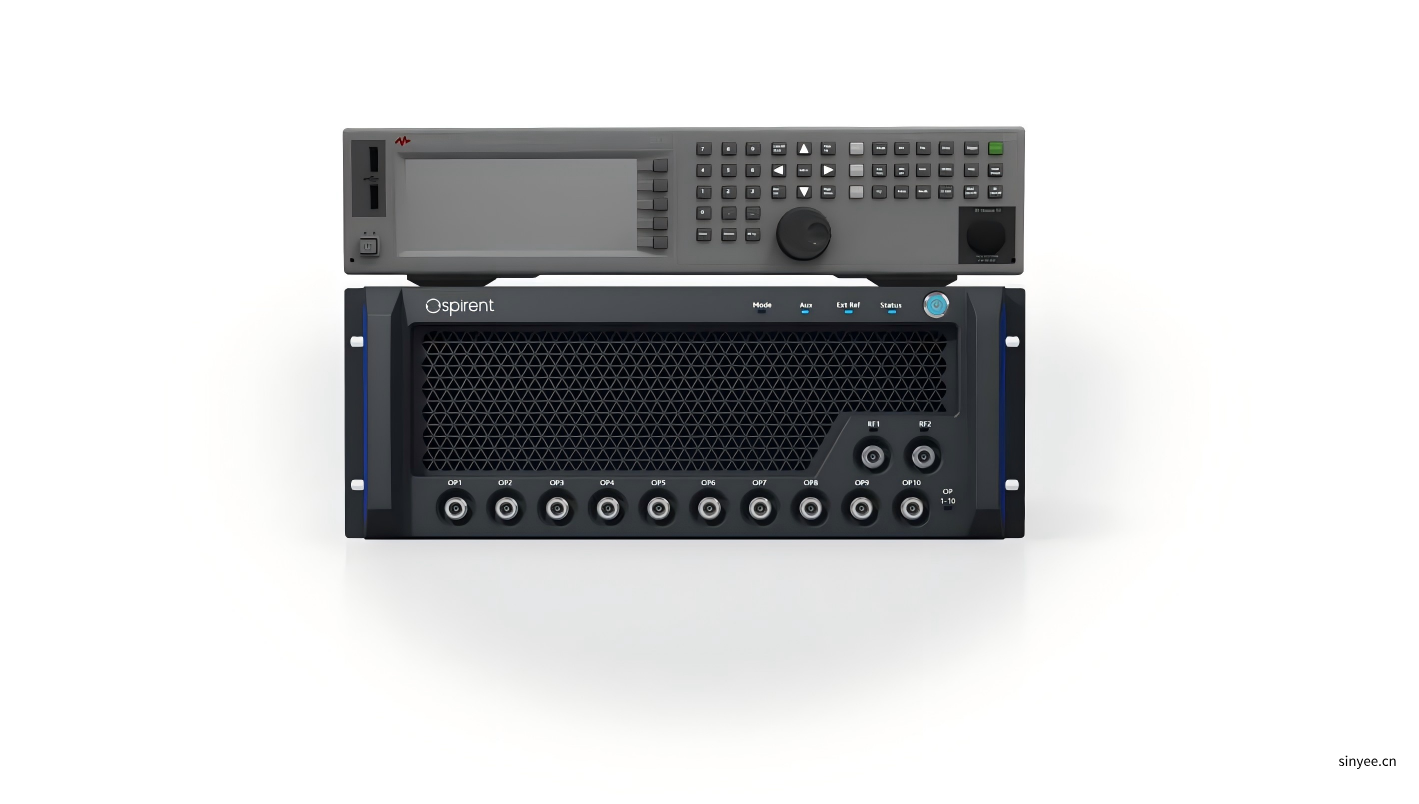

思博伦 GSS7765干扰信号模拟系统
GSS7765干扰信号模拟系统，与思博伦GNSS卫星信号模拟器之一结合使用时，可提供在有意或无意的射频干扰存在的情况下测试 卫星导航设备的综合解决方案。
主要特性
?完全适用于SimGENTM 场景
?完全控制干扰信号内容与动态
?干扰信号类型丰富
?大功率宽频带
?建?；蚓蔡ぷ髂Ｊ?br/>?交互模式下可实时控制功率与信号调制
?多种配置可选
?兼容配套的卫星信号模拟器本身可实现的干扰信号
?支持多达 4个独立的信号干扰源
GSS7765系统包含1台或多台高质量的商业级信号发生器与1台干扰信号合路器（ICU）。整套系统由思博伦SimGENTM 软件控制。
GSS7765提供丰富的干扰信号选项，用于模拟多种干扰源。干扰信号包括：连续波（CW）、调幅（AM）、调频（FM）、部分信号支持脉冲模式。GSS7765还支持可变带宽的噪声生成功能。
通过在单源基础配置中增加额外发生器，GSS7765可配置为支持多达 4 台完全独立的干扰源。
SimGENTM控制软件支持 3 种工作模式：
● 固定模式：用户可定义 一系列的脚本化事件；
● 建模模式：用户可在场景中定位干扰源，并模拟载体运动时信号电平的变化效应；
● 交互模式：用户可实时控制干扰信号功率电平和调制参数。
产品规格
1、输出频率
■ 信号类型：500MHz ~ 2GHz
■ 分辨率：0.01Hz
■ 稳定度：< ± 1ppm /年 （< ± 1ppm 0 ~ 55°C时典型值）
亦可与1、2或10MHz的外部标准频率锁定
2、信号质量
■ 谐波：<-30dBc
■ 非谐波 ： <-48 dBc
■ 次谐波 ： <-76 dBc
3、发生器输出的信号电平
■ 噪音：-169至-23dBW
■ 其他信号 -166至-20dBW
■ 分辨率：0.02 dB
4、干扰/信号比值（经ICU）
■ 相对于–163dBW的GPS L1P信号
■ 噪音：-16至+130分贝
■ 其他信号 -13至+133分贝
5、支持的干扰信号类型及详细参数
连续波（CW） | |
频率范围 | 500 MHz 至 2 GHz |
频率分辨率 | 0.01 Hz |
步进连续波步数 | 2 至 65535 步 |
每步驻留时间 | 0.1 ms 至 100 s |
调幅连续波（AM CW） | |
调幅深度范围 | 0% 至 90% |
调幅深度步长 | 0.1% |
调制波形 | 正弦波、方波、斜波、三角波 |
调制速率范围 | 0.1 Hz 至 10 kHz（正弦波可达50 kHz） |
调制速率步长 | 0.1 Hz |
调频连续波（FM CW） | |
最大频偏 | 20 MHz（最大值，取决于频段） |
频偏分辨率 | 0.1% 步进 |
调制波形 | 正弦波、方波、斜波、三角波 |
调制速率范围 | 0.1 Hz 至 10 kHz（正弦波可达50 kHz） |
调制速率步长 | 0.1 Hz |
噪声（AWGN） | |
带宽范围 | 1 Hz 至 48 MHz |
带宽分辨率 | 0.1 Hz |
脉冲调制 | |
脉冲周期范围 | 2 μs 至 42 s |
上升/下降时间 | < 50 ns（典型值） |
通断比 | > 80 dB |
6、物理与连接参数
类别 | 参数项 | 规格值 |
连接器 | RF输出（ICU和信号发生器） | N型母头同轴连接器（Type N female co-axial） |
物理尺寸 | 信号发生器（每台） | 高 133 mm × 宽 426 mm × 深 432 mm |
干扰组合单元（ICU） | 高 133 mm × 宽 426 mm × 深 200 mm | |
重量 | 信号发生器（每台） | < 13.5 kg（28磅） |
