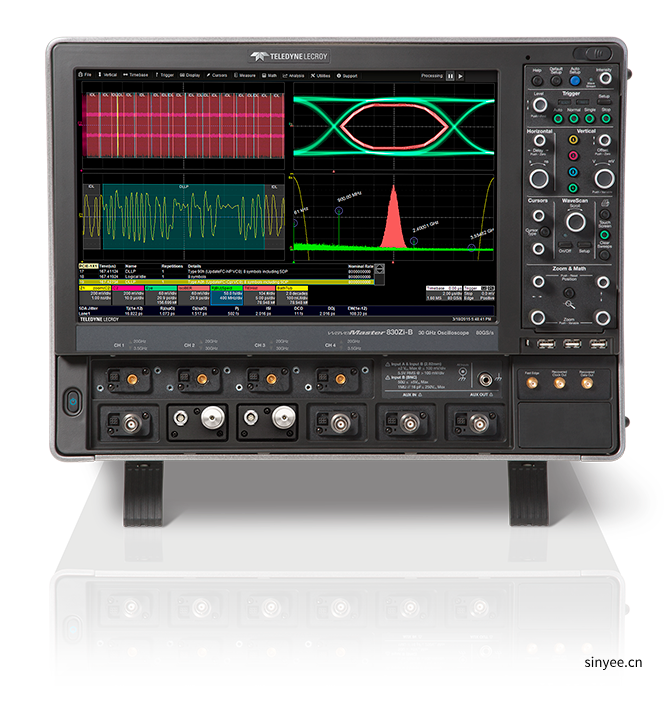

型号：WaveMaster/SDA/DDA 8Zi-B

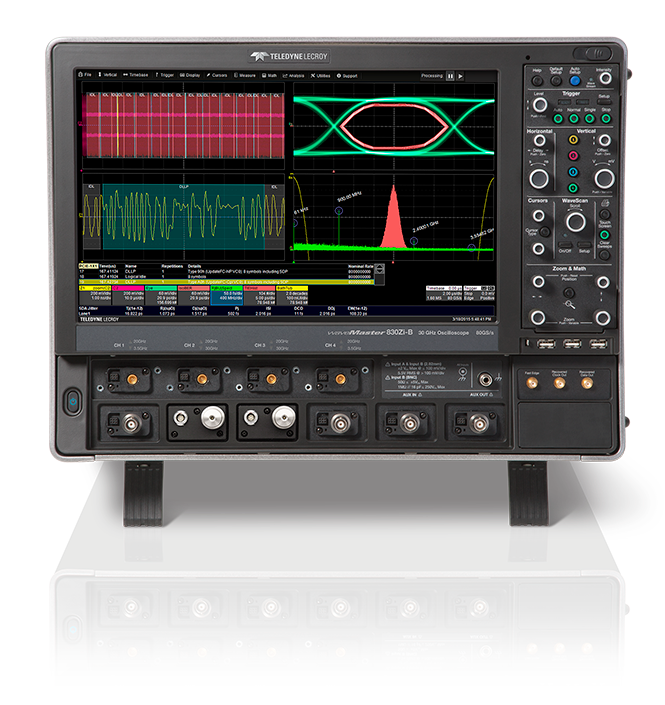

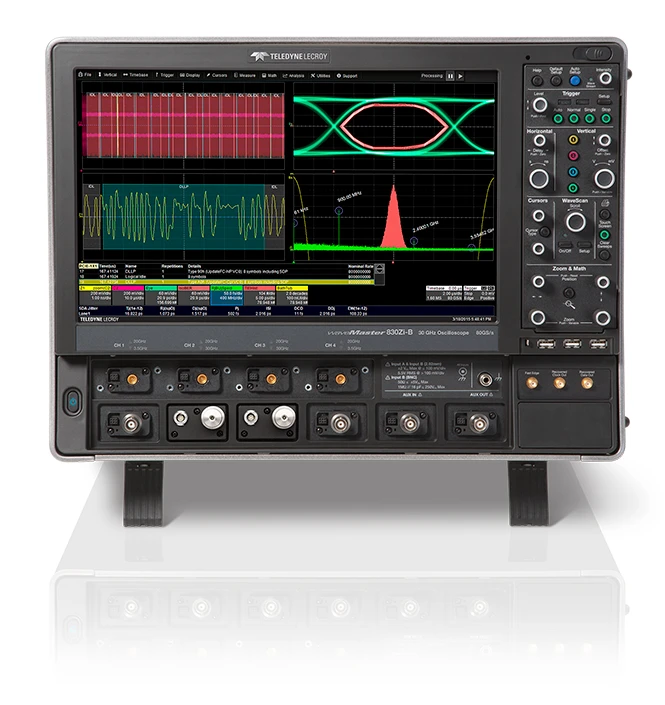

这个 WaveMaster 8 Zi-B 结合了当今高速测量所需的性能、信号保真度和功能集以及标准台式示波器的易用性。 具有高速度的串行数据触发器、完整的多通道串行数据分析和眼图解决方案
◆ 带宽分布4GHz-20GHz带宽和80 GS/s采样率
◆ 最先进的示波器用户界面
◆ 行业唯一的硬件14.1 Gb/s串行触发
◆ 极低抖动测量噪底和优秀的时基稳定性
◆ 完整的串行数据分析，调试，验证及一致性工具
◆ 集成的50Ω和1 MQ输入实现了真正的连接和探测灵活性
◆ 集成的标准和用户自定义测量和函数功能提供了无与伦比的分析能力
◆ 多链路串行数据眼图，抖动，和串扰分析
◆ 实时去嵌，仿真，以及均衡的优越性能
在线咨询
服务热线
0755-83248861
分享至
产品描述
主要技术指标 | |
输入通道 | 4 |
带宽 | 4 GHz - 20GHz |
分辨率 | 8 bit |
最大采样率 | 80 GS/s 采样率 |
最大内存 | 512 Mpts |
内存 | 32 Mpts – 512Mpts |
| 产品 | 带宽 | 通道数 | 最大存储器深度 | 采样率 |
|---|---|---|---|---|
WaveMaster 804Zi-B 高精度示波器 | 4 GHz | 4 个输入通道 | 256 Mpts/Ch | 40 GS/s |
WaveMaster 806Zi-B 高精度示波器 | 6 GHz | 4 个输入通道 | 256 Mpts/Ch | 40 GS/s |
WaveMaster 808Zi-B 高精度示波器 | 8 GHz | 4 个输入通道 | 256 Mpts/Ch | 40 GS/s |
WaveMaster 813Zi-B 高精度示波器 | 13 GHz | 4 个输入通道 | 256 Mpts/Ch | 40 GS/s |
WaveMaster 816Zi-B 高精度示波器 | 16 GHz | 4 个输入通道 | 256 Mpts/Ch | 80 GS/s |
WaveMaster 820Zi-B 高精度示波器 | 20 GHz | 4 个输入通道 | 256 Mpts/Ch | 80 GS/s |
SDA 804Zi-B 高精度示波器 | 4 GHz | 4 个输入通道 | 256 Mpts/Ch | 40 GS/s |
SDA 806Zi-B 高精度示波器 | 6 GHz | 4 个输入通道 | 256 Mpts/Ch | 40 GS/s |
SDA 808Zi-B 高精度示波器 | 8 GHz | 4 个输入通道 | 256 Mpts/Ch | 32 GS/s |
SDA 813Zi-B 高精度示波器 | 13 GHz | 4 个输入通道 | 256 Mpts/Ch | 40 GS/s |
SDA 816Zi-B 高精度示波器 | 16 GHz | 4 个输入通道 | 256 Mpts/Ch | 80 GS/s |
主要功能
● 高达 20 GHz 的带宽和 80 GS/s 的采样率
● 最先进的示波器用户界面
● 业界唯一真正的硬件 14.1 Gb/s 串行触发
● 低抖动测量本底和出色的时基稳定性
● 全套串行数据分析、调试、验证和合规工具
● 集成 50 Ω 和 1 MΩ 输入，实现真正的连接和探测灵活性
● 集成标准和自定义测量和数学函数，提供无与伦比的分析能力
● 多通道串行数据眼图、抖动和串扰分析
● 实时去嵌入、仿真和均衡
型号差异说明
WaveMaster 8Zi-B 系列特点
带宽与采样率:
● 基础型号 (804/806/808/813Zi-B): 4 通道时采样率为 40GS/s, 2 通道时可提升至 80GS/s
● 高端型号 (816/820/825Zi-B): 全通道支持 80GS/s
SDA 系列特点:
● 专为高速串行数据测试设计
● 标配 SDAIII 核心工具集 (眼图和抖动分析)
● 内置 6.5Gb/s 硬件串行模式触发
● 存储深度是标准型号的 8 倍
DDA 系列特点:
● 专为差分信号分析优化
● 具备更高级的差分测量和分析功能
自动化一致性测试
Teledyne LeCroy 的 QualiPHY 软件可以轻松执行自动化一致性测试，并针对各种串行标准生成全面的测试报告，包括：
◆ PCI Express（1.0、2.0、3.0）
◆ USB1、USB2、USB 3.0、USB 3.1
◆ DDR2、DDR3、DDR4、DDR5、LPDDR2、LPDDR3、LPDDR4、LPDDR4X
◆ SAS2、SAS3、SATA
◆ MIPI D-PHY、MIPI M-PHY
◆ 10/100/100 BASE-T、10GBASE-T、10GBASE-KR、SFI
◆ HDMI 1.4、HDMI 2.0、显示端口 1.2
◆ MOST50、MOST150、BroadR-Reach
卓越的性能
凭借高达 20 GHz 的带宽、80 GS/s 的采样率、极其稳定的时基和 14.1 Gb/s 的串行触发 WaveMaster 8 Zi-B 具有捕获当今高速信号的硬件性能。
颠覆性的易用性
这个 WaveMaster 8Zi-B 是一款精密仪器，专为解决复杂问题而设计。 但是 MAUI 用户界面以及 WaveMaster 8Zi-B 的 15.3 英寸高分辨率触摸屏使高级分析易于设置和使用。 平面菜单结构将常用的工具放在最容易触及的地方。 复杂的多网格显示易于配置。 垂直、水平和采集设置更改不会影响波形显示。
为解决问题而生

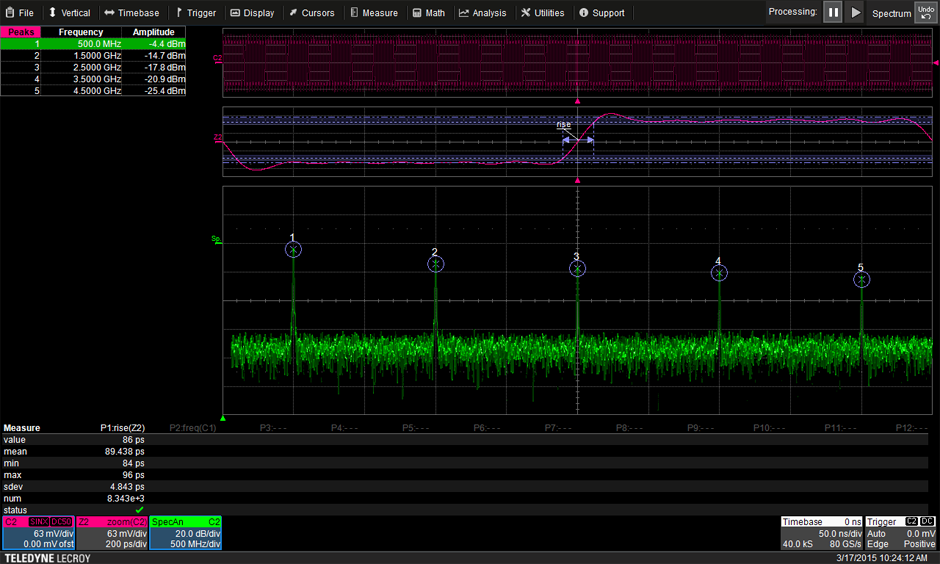

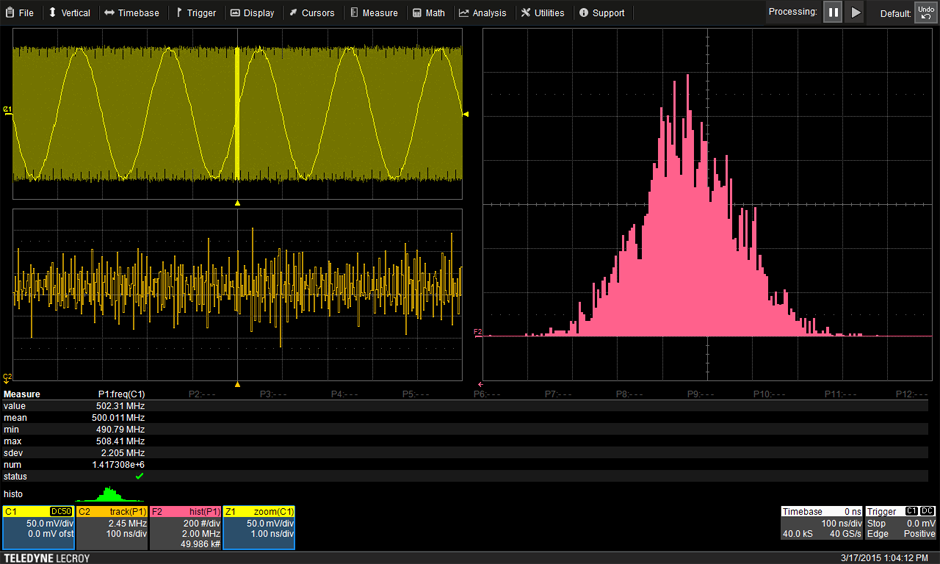

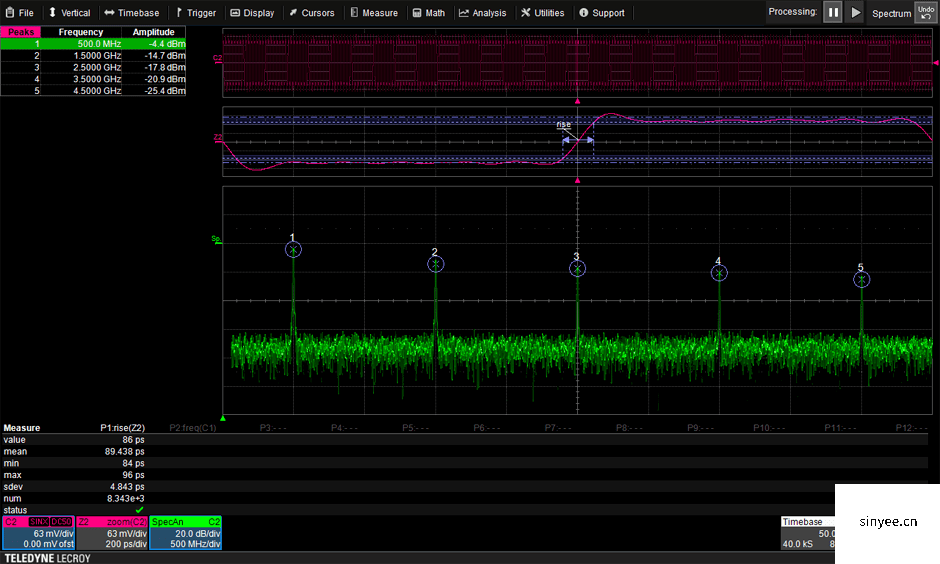

MAUI 提供了所有示波器用户界面中紧密集成的工具集。 跨采集跟踪测量参数，在更长的时间尺度上趋势它们的变化，或使用直方图可视化和测量它们的分布。 将多个测量和数学函数链接在一起，为您的应用程序轻松创建自定义分析功能。 将 MATLAB 等第三方编程环境直接集成到示波器的处理流中，以实现更多定制。
简单易用的调试和验证

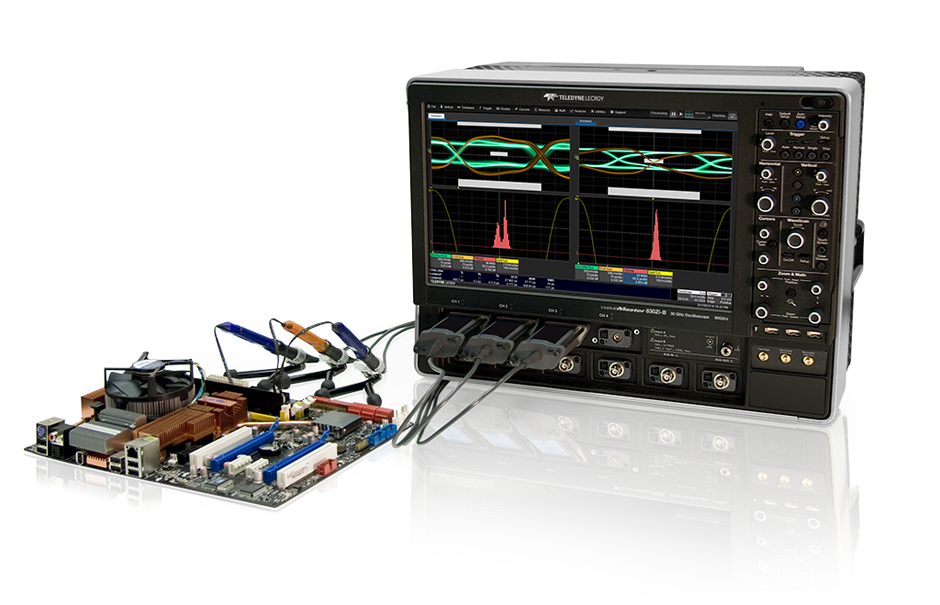

将问题与其根本原因联系起来通常需要查看多个域中的信号。 这 WaveMaster 8Zi-B 允许您将多种分析类型组合成一个单一的相关显示：模拟信号、协议解码、眼图、测量参数和其他相关信息并排实时显示。
针对串行数据分析优化的配置
这个 SDA 8 Zi-B 型号经过专门配置，可处理当今具挑战性的串行数据应用。 除了将标准内存深度加倍外， SDA 8 Zi-B SDAIII 核心工具集作为标准配备，可为 NRZ 信号提供紧密集成且全面的眼图和抖动分析。

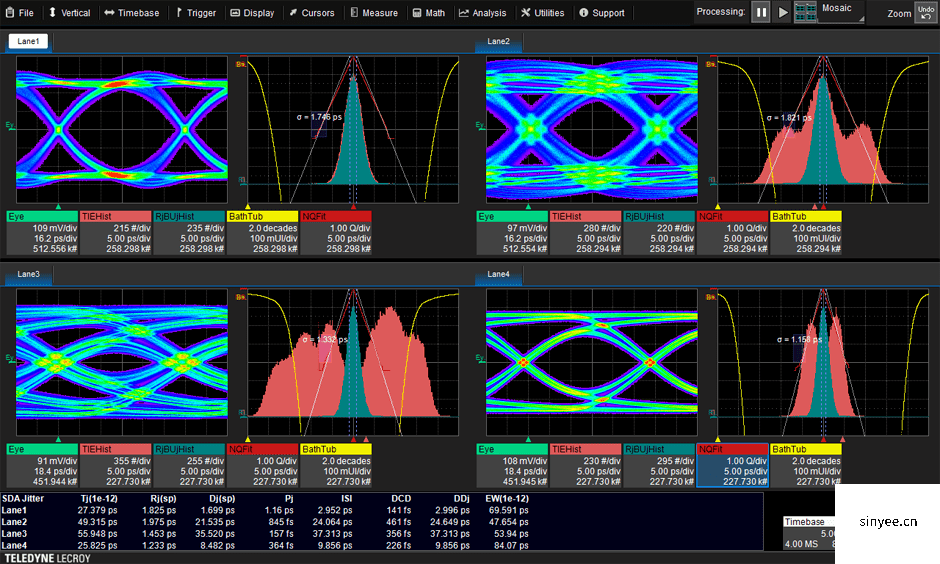

SDAIII 工具集
Teledyne LeCroy SDAIII-CompleteLinQ 串行数据分析产品包含多通道眼图和抖动分析、LaneScape 比较模式、垂直噪声测量和串扰分析工具。 这些功能提供了对多通道或单通道串行数据系统行为的深入了解。

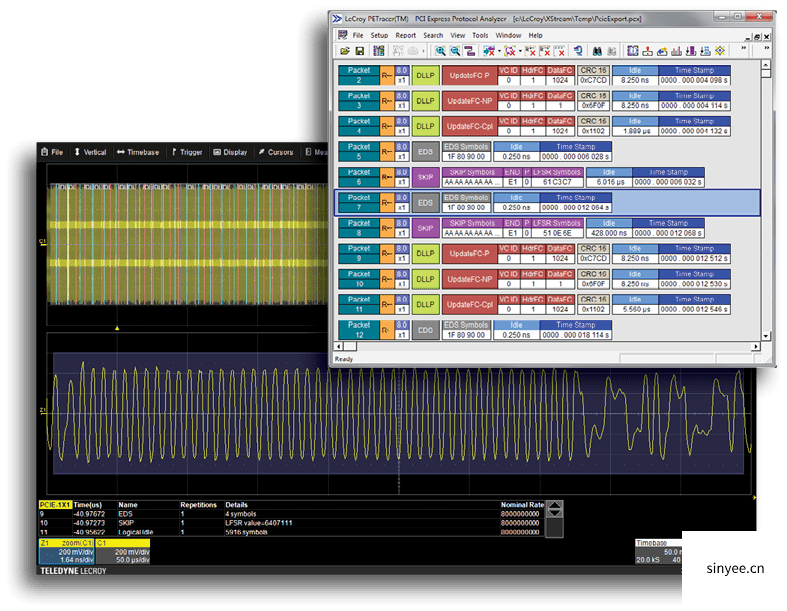

从比特级解码到协议层

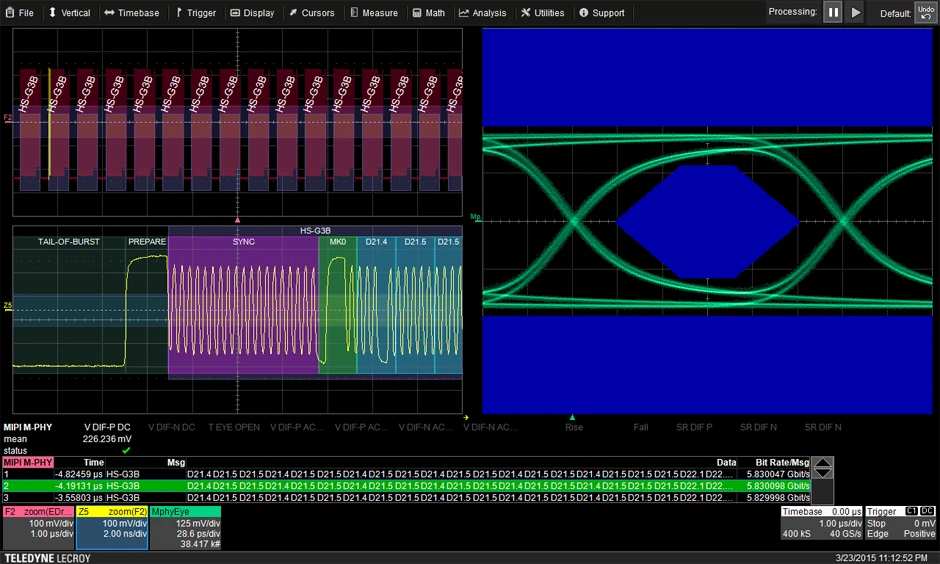

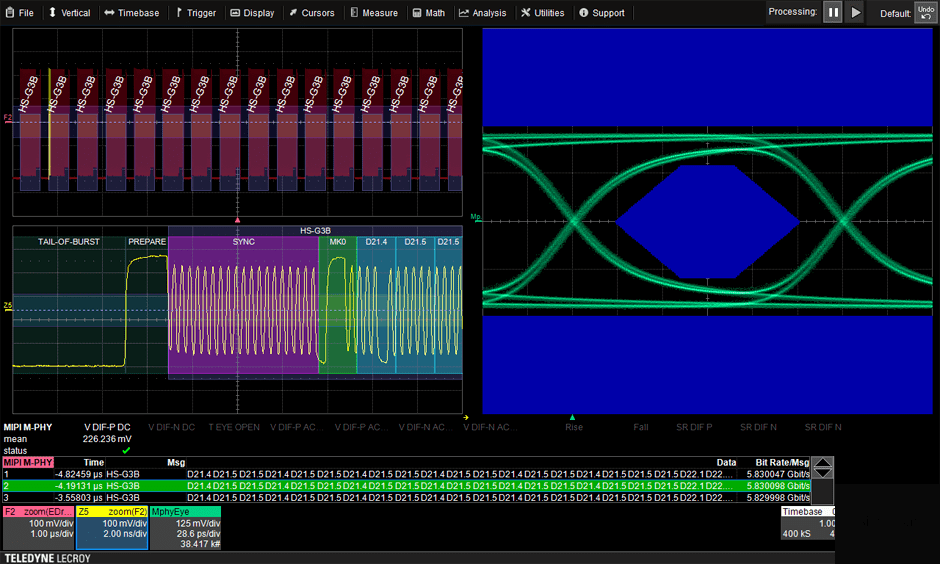

解码器可用于 20 多种低速和高速串行数据总线。 这些完全集成的分析工具使用相应的解码数据对采集的模拟波形进行注释，并提供全面的、可导出的解码表。
对于许多标准，ProtoSync 允许从更高的协议堆栈查看，将物理层波形链接到完整的事务和协议层分析。
