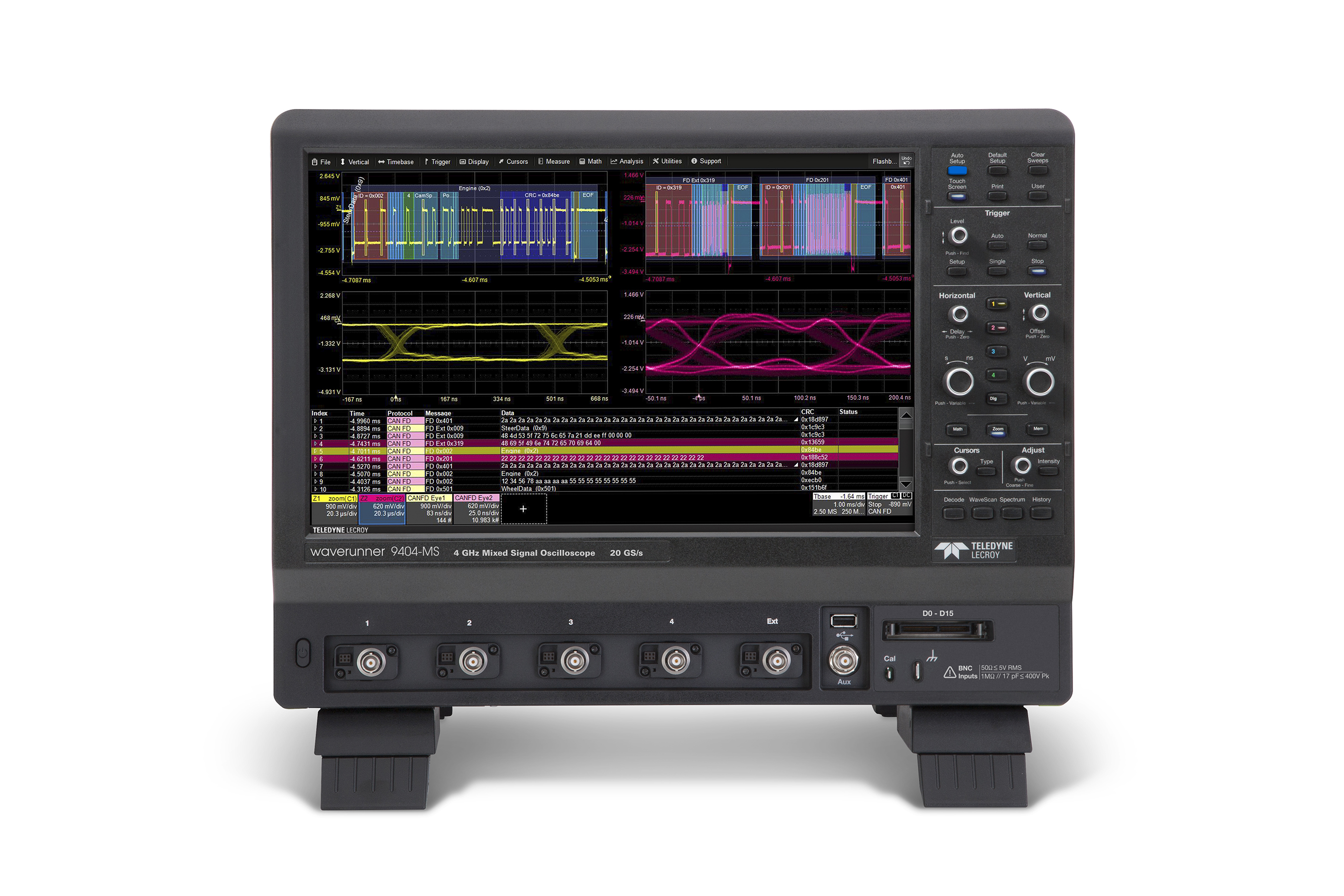

型号：WaveRunner9000
WaveRunner9000示波器结合了高端示波器的经验，通过配置广泛的工具来缩短调试的时间。MAUI的OneTouch特点提供了独特的触摸操作体验，提高了示波器的操作效率。500MHz-4GHz带宽范围，40GS／s采样率，
◆ 500 MHz、1GHz、2.5GHz、4GHz带宽
◆ 高达40 GS/s采样率
◆ 高级工具：
? -抖动和时序分析能力
? -WaveScan-搜索和查找
? -LabNotebook在线报告生成器
? -History Mode-波形回放
·软件选项：
? -高级定制
? -数字滤波
? -频谱分析

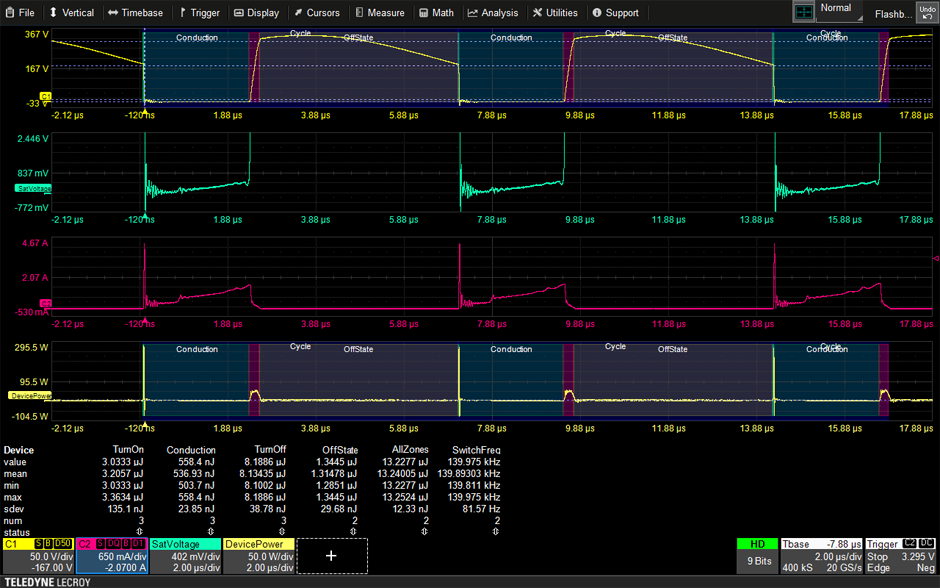

? -器件和开关电源分析
? -全面的串行数据分析、调试、验证及一致性工具
◆ 采样率达到1.25GS/s的16数字通道：
? -模拟和数字交叉码型触发
? -数字码型搜索查找
? -模拟和数字时序测量
? -逻辑门仿真
? -活动指示器
在线咨询
服务热线
0755-83248861
分享至
产品描述
主要技术指标 | |
输入通道 | 4 |
带宽 | 500 MHz-4 GHz |
分辨率 | 8 bit |
最大采样率 | 20 GS/s - 40 GS/秒 |
最大内存 | 32 Mpts （2 通道操作） |
内存 | 16 Mpts – 128天内 Mpts |
WaveRunner 9000系列型号比较
| 产品 | 带宽 | 通道数 | 最大存储器深度 | 采样率 |
|---|---|---|---|---|
WaveRunner 9054 高精度示波器 | 500 MHz | 4 个模拟通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9104 高精度示波器 | 1 GHz | 4 个模拟通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9104-MS 高精度示波器 | 1 GHz | 4 个模拟通道和 16 个数字通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9254 高精度示波器 | 2.5 GHz | 4 个模拟通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9254-MS 高精度示波器 | 2.5 GHz | 4 个模拟通道和 16 个数字通道 | 32 Mpts （2 通道操作） | 20 GS/s 在 4 通道 |
WaveRunner 9254M 高精度示波器 | 2.5 GHz | 4 个模拟通道 | 128 Mpts （2 通道操作） | 20 GS/s 在 4 通道 |
WaveRunner 9254M-MS 高精度示波器 | 2.5 GHz | 4 个模拟通道和 16 个数字通道 | 128 Mpts （2 通道操作） | 20 GS/s 在 4 通道 |
WaveRunner 9404 高精度示波器 | 4 GHz | 4 个模拟通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9404-MS 高精度示波器 | 4 GHz | 4 个模拟通道和 16 个数字通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9404M 高精度示波器 | 4 GHz | 4 个模拟通道 | 128 Mpts （2 通道操作） | 20 GS/s 在 4 通道 |
WaveRunner 9404MS 高精度示波器 | 4 GHz | 4 个模拟通道和 16 个数字通道 | 128 Mpts （2 通道操作） | 20 GS/s 在 4 通道 |
主要功能
● 500 MHz - 4 GHz 带宽
● 高达 40 GS/s 的采样率
● 15.4”电容式触摸屏
● 带有 OneTouch 的 MAUI
● 强大、深入的工具箱
● 出色的串行数据工具
● 16 个数字通道，速率为 1.25 GS/s
● 巨大的应用偏移范围
● 可选的应用程序包

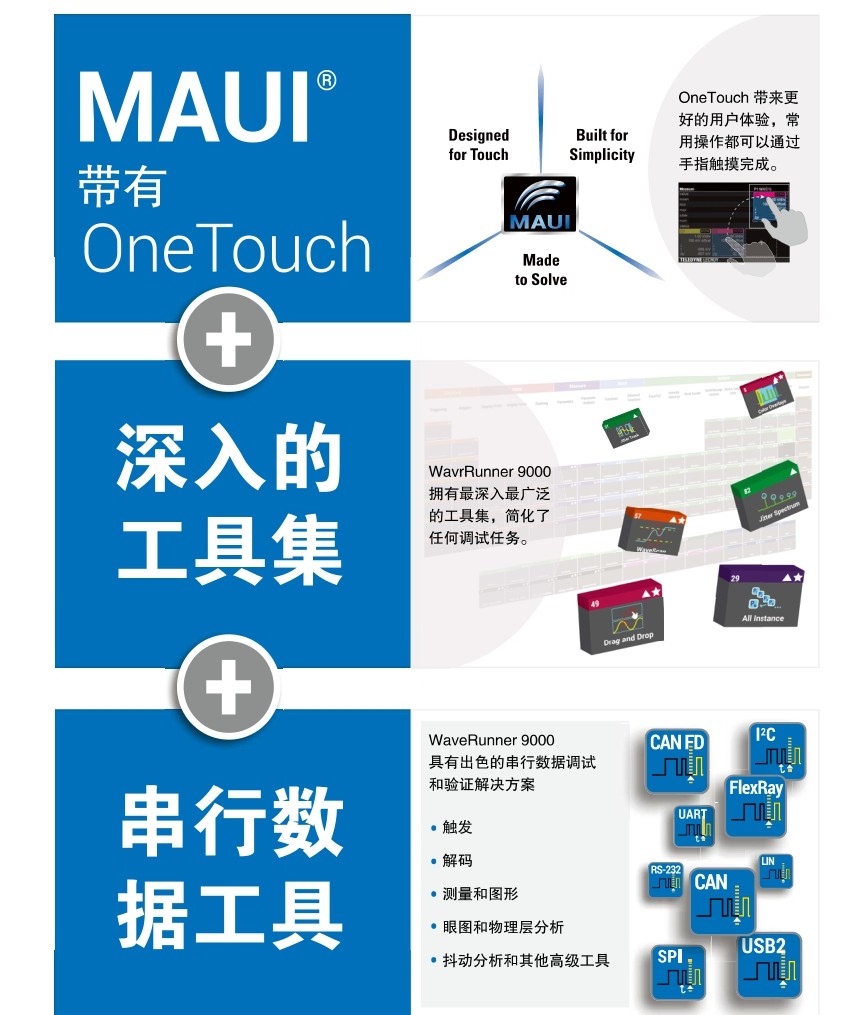

带有 OneTouch 的 MAUI
MAUI - 更先进的用户界面让示波器的所有功能触手可及。 为触控而设计，为简单而构建，为解决问题而生。 带 OneTouch 的 MAUI 结合了拖放和轻弹功能，可在示波器操作中提供强大的效率。
强大、深入的工具箱
我们的波形分析工具和应用程序包提供强大的洞察力。 将我们强大而深入的工具箱与多达 64 Mpts/ch 采集内存和同类产品中更强大的主板 - Intel CoreTM i5-6500 四核（核心）、3.2 GHz、高达 16 GB RAM。
出色的串行数据工具
支持多达 29 种标准 - 所有标准均配备业界最佳的串行解码器。 许多都配备了高性能触发器、用于验证效率的独特测量和图形工具（包括软件串行 DAC）以及眼图和物理层测试工具。
强大的混合信号能力
Teledyne LeCroy 的 WaveRunner 9000-MS 混合信号示波器结合了高性能模拟通道 WaveRunner 9000 具有 16 个数字输入的灵活性。 此外，许多触发和解码选项使 WaveRunner 9000-MS 成为一体式模拟、数字、串行调试机。
巨大的应用偏移范围
16 位偏移 DAC 允许在 10 mV/div 时实现 ±20 V 偏移，在 4 mV/div 时实现 ±5 V 偏移，在最高灵敏度 (1.6 mV/div) 时实现惊人的 ±1 V 偏移。 如此大的应用偏移使得获取和查看直流或传感器信号上的小信号变化（例如纹波、噪声、瞬态干扰）变得容易。 它们还为许多 Teledyne LeCroy 的高压探头提供扩展的偏置范围。
最大采样率和内存的“M”型号
业界强大的 40 GS/s 采样率甚至可以对具有最快上升时间的信号进行详细的边缘重建。 长内存允许在更长的时基内保持最大采样率。 64 Mpts 存储器非常适合调试高速串行数据总线上的长期行为。
WaveRunner 8000-R 2U 外形型号
WaveRunner 8104-R, WaveRunner 8254M-R 和 WaveRunner 8404M-R 示波器利用 WaveRunner 9000 采集系统以方便、小巧的外形提供高性能、4 GHz 示波器。
