系统简介

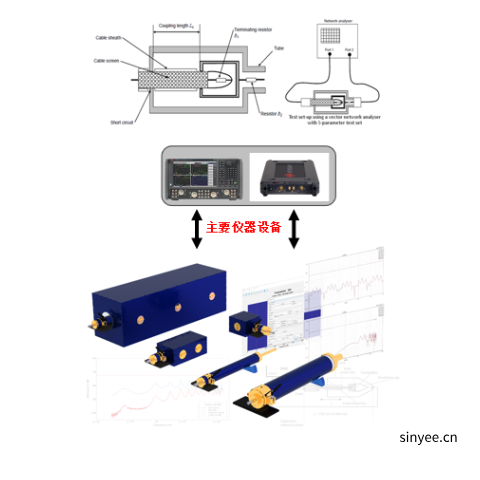

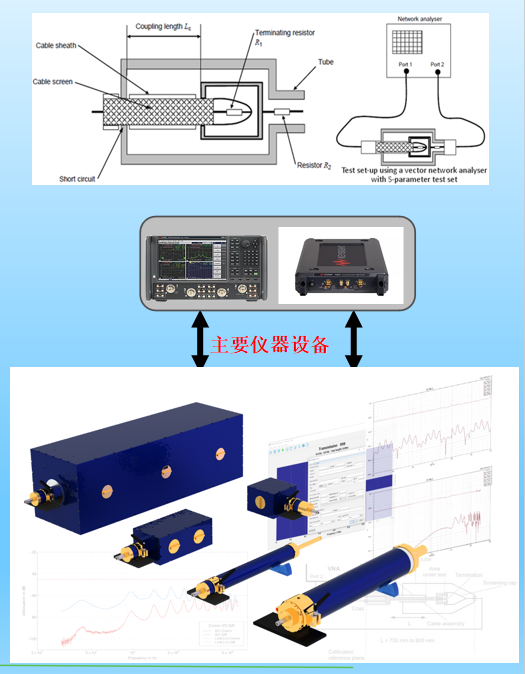

LET-9000-3，系统主要应用于测试汽车电子的高压电缆及接头的屏蔽效能，测试系统可实现高压线缆、高压线束、高压连接器在 10Hz——9GHz 屏蔽效能和转移阻抗测试，并能满足以下标准的测试要求。

◆  IEC 62153-4-3 转移阻抗

◆  IEC 62153-4-4 屏蔽衰减

◆  IEC 62153-4-7 管中管屏蔽衰减测试方法

◆  IEC 62153-4-15 三同轴腔体屏蔽衰减测试法

【40型套件】技术规格及特点

◆  满足规范：IEC62153-4 系列测试规范（含-16标准）、各类车标规范（ 三同轴法）；

◆  系统最高支持9  GHz内的转移阻抗、屏蔽衰减、耦合衰减的测量；

◆  标准套件包含管中管套件，可测试电缆组件、连接器、功分器等无源器件；

◆  被测电缆线径2.3mm ~ 9.8mm，可扩展至15 mm( 需加选件）；

◆  配接定制测试治具，可测试HSD、网线、Fakra、HDMI、H-MTD、 Type-C/USB3.0等线缆组件和连接器，特别针对PCB安装连接器；

◆  测试软件支持市面主流厂家的网络分析仪型号，一键测试并输出标准测试报告，测试数据归属数据库集中管理，方便管理和查看；

◆  测试软件预留开关矩阵控制接口，方便升级，支持多端口测试数据SnP文件导出；

另有『90型套件』以及『300型箱体套件』以满足更大尺寸被测件测试需求。
