LET-5000系列 半导体静态参数测试系统-云帆兴烨
型号：LET-5000系列
?LET-5000静态参数测试系统是一款测量与分析功率静态参数的专用仪器，为所有类型的功率器件提供静态参数测量解决方案。
在线咨询
服务热线
0755-83248861
分享至
产品描述
LET-5000半导体测试系统是一款测量与分析功率半导体器件静态参数的专用仪器，为所有类型的功率半导体器件提供静态参数测量解决方案。
LET-5000半导体测试系统能在2200V（可扩展为10KV）和1000A （可扩展为6000A）的条件下实现精确测量、分析功率半导体器件的静态参数。
LET-5000具有快脉冲能力，并具有优异的宽电压和电流测量能力。这些功能能够对最新的器件（例如 IGBT）和新型材料（例如 GaN 和 SiC）进行测量，可以测试器件包括：MOSFET、IGBT、二极管、三极管、JET、HEMT、光耦等。
LET-5000由多个独立的高精度源组成，每个功率源?？樯吓浔噶礁龆懒⒌哪Ｊ?AD)转换器支持2μs采样率，每个模块上的驱动能够独立精确控制，对有可能影响器件特性的关键计时进行精确监测。具有高电压和大电流特性、μΩ级导通电阻精确测量、nA 级漏电流测量能力等特点，支持高压模式下功率器件结电容测试，如输入电容、输出电容、反向传输电容等。
优势
硬件优势>>>
力钛科LETAK功率器件静态参数 测试系统，配置有多种测量单元?？?， ?？榛纳杓撇馐苑椒榛?，能够极 大方便用户添加或升级测量?？椋?nbsp;应测量功率器件不断变化的需求。
◆ 高电压达8000V(最大扩展至10kV)
◆ 大电流达6000A(多?？椴⒘?
◆ nA级漏电流μQ 级导通电阻
◆ 高精度测量0.1%
◆ 模块化配置可添加或升级测量单元
◆ 测试效率高、自动切换、一键测试
◆ 兼容多种封装根据测试需求定制夹具
软件特点>>>
◆ 测试主机内部采用的电压、电流测量单元，均采用多 量程设计，测试精度为0.1%
◆ 栅极-发射极，最大支持30V/10A 脉冲电流输出与测 试，可测试低至pA级漏电流
◆ 集电极-发射极，最大支持6000A高速脉冲电流，典型 上升时间为15 μs, 且具备电压高速同步采样功能
◆ 最高支持8000V电压输出，且自带漏电流测量 功能
◆ 电容特性测试包括输入电容、输出电容、以及 反向传输电容测试，频率最高支持1MHz
相关参数
被测对象及主要测试参数 >>>
被测对象 | 主要测试参数 |
分立器件 | Id-Vg，Id-Vd，Ic-Vc,二极管 |
双极 | Ic-Vc、二极管、Gummel 图、击穿、hfe、电容 |
Coms | Id-Vg、Id-Vd、Vth、击穿、电容、QSCV等 |
内存 | Vth、电容、耐久测试等。 |
MOSFET | Id-Vds,Rds-Id,Id-Vgs,电容 |
IGBT | Ic-Vce，Ic-Vge,Vce(sat),Vth Vge(off),击穿 |
太阳能电池 | I-V、Cp-V、奈奎斯特图、DLCP 等。 |
纳米器件 | 电阻、Id-Vg、Id-Vd、Ic-Vc等。 |
GaN | FET 电流衰减、Id-Vds 电流衰减、二极管电流 |

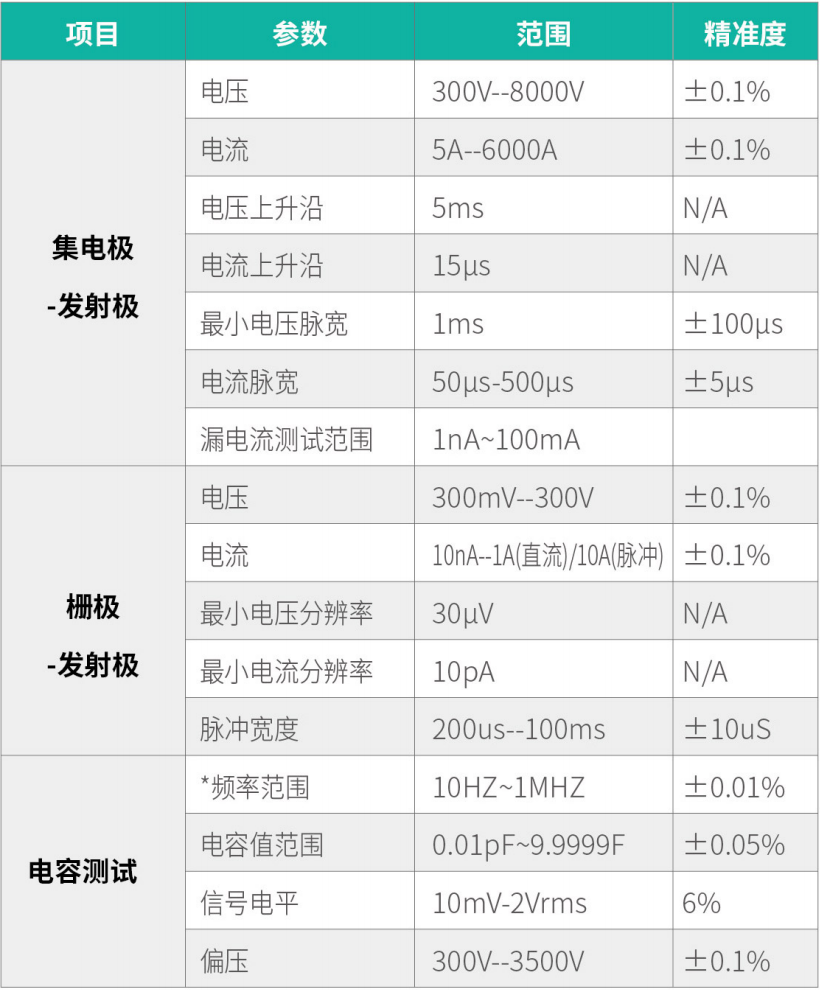

LET-5000系统参数>>>

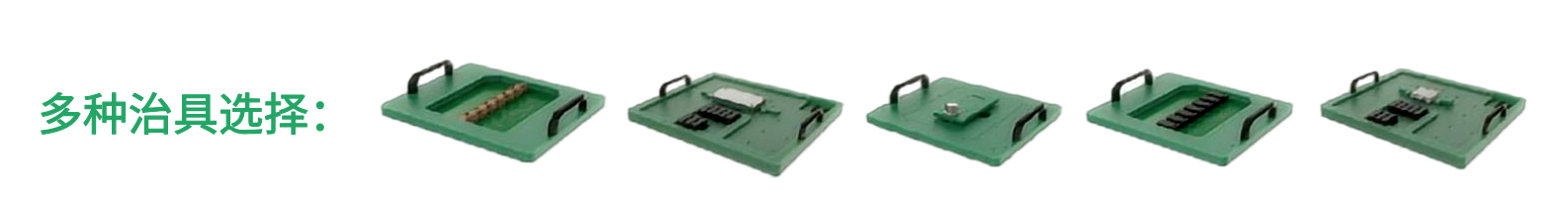

测试夹具

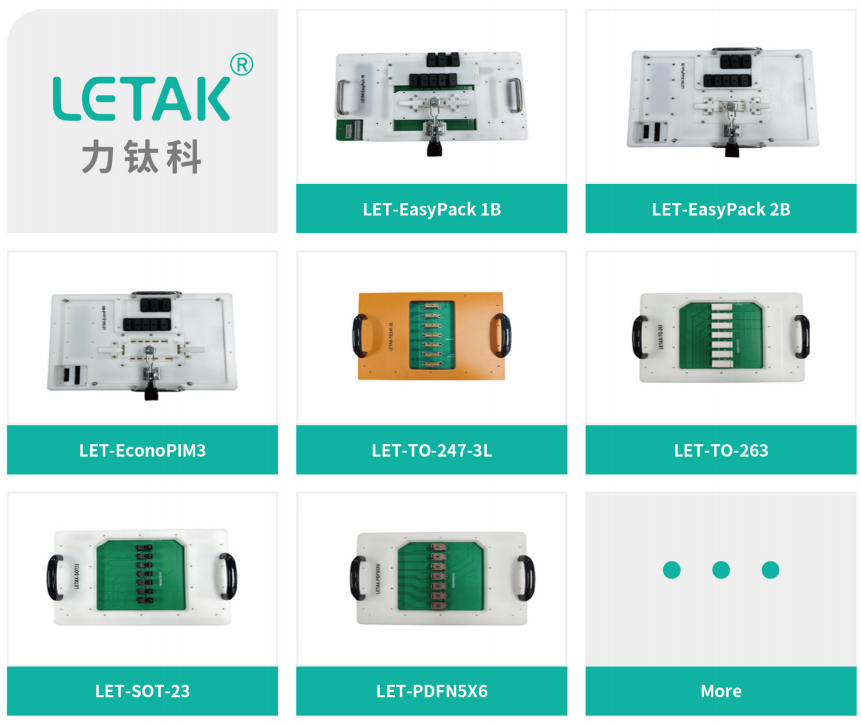

针对市面上不同封装类型的硅基功率半导体，IGBT、SiC、MOS、GaN 等产品，力钛科提供整套测试夹具解决方案， 可用于TO 单管，半桥模组等产品的测试，后期可根据客户需求来定制化相对应封装。
订货规格：
LET-5210 电压范围：0-2200V，电流范围：0-1000A
LET-5220 电压范围：0-2200V，电流范围：0-2000A
LET-5230 电压范围：0-2200V，电流范围：0-3000A
LET-5240 电压范围：0-2200V，电流范围：0-4000A
LET-5250 电压范围：0-2200V，电流范围：0-5000A
LET-5260 电压范围：0-2200V，电流范围：0-6000A
LET-5310 电压范围：0-3500V，电流范围：0-1000A
LET-5320 电压范围：0-3500V，电流范围：0-2000A
LET-5330 电压范围：0-3500V，电流范围：0-3000A
LET-5340 电压范围：0-3500V，电流范围：0-4000A
LET-5350 电压范围：0-3500V，电流范围：0-5000A
LET-5360 电压范围：0-3500V，电流范围：0-6000A
LET-5810 电压范围：0-8000V，电流范围：0-1000A
LET-5820 电压范围：0-8000V，电流范围：0-2000A
LET-5830 电压范围：0-8000V，电流范围：0-3000A
LET-5840 电压范围：0-8000V，电流范围：0-4000A
LET-5850 电压范围：0-8000V，电流范围：0-5000A
LET-5860 电压范围：0-8000V，电流范围：0-6000A
